Подземные емкости

Новинка на рынке – ПОДЗЕМНЫЕ МОДУЛЬНЫЕ РЕЗЕРВУАРЫ объемом 18-1219 м³!!!

Типоразмеры подземных емкостей (резервуаров)
Высота емкостей – 1,76 и 2,37 метра, диаметр – от 3,7 до 25,6 метра (суммарно 50 типоразмеров). При необходимости можем изготовить подземную емкость (резервуар) нестандартной высоты в диапазоне 1,25-2,37 метра.

Сфера применения

Хранение питьевой, технической воды, пожарного запаса воды, пищевых продуктов, КАС, сточных вод и других слабоагрессивных веществ.

Преимущества подземных емкостей (резервуаров)

Благодаря подземной установке и утепленной крыше, жидкость в подземных емкостях (резервуарах) не замерзает. Соответственно, в случае круглогодичной эксплуатации подземные емкости (резервуары) не нужно дополнительно утеплять и комплектовать системами подогрева. Подземные емкости (резервуары) – наиболее эффективное решение для хранения пожарного запаса воды.
Для минимизации общестроительных работ подземные емкости (резервуары) могут быть частично заглублены с последующей обваловкой. Конструкция подземной емкости (резервуара) не отличается от емкости наземной.

Особенности монтажа

  • Подземную емкость (резервуар) допускается устанавливать на ленточное бетонное основание (лучше сплошное основание).
  • Нижний ряд подземной емкости (резервуара) бетонируется с арматурой (1,25 метра по высоте).
  • Верхний ряд подземной емкости (резервуара), который контактирует с землей, гидроизолируется.
  • После бетонирования и гидроизоляции производится обратная засыпка землей. Крыша подземной емкости (резервуара) землей не засыпается.
  • Через несколько месяцев после окончания работ, когда грунт осядет, Заказчику желательно сделать отмостку вокруг емкости.

Особенности эксплуатации

  • Крыша является несущей конструкцией. По ней можно ходить, но проезд транспорта запрещается.
  • Вводные/выводные отводы, краны устанавливаются также, как в наземных емкостях  . Для их обслуживания необходимо устанавливать колодцы.
  • Подземная емкость (резервуар) комплектуется люком для обслуживания и веревочной лестницей.

Требования к месту монтажа

  • Размеры котлована для подземной емкости (резервуара) по длине и ширине должны быть на два метра больше диаметра емкости.
  • Уровень подпочвенных вод должен быть ниже 3,5 метра от уровня грунта. Если уровень подпочвенных вод выше, подземную емкость (резервуар) устанавливают частично заглублено с последующей обваловкой.
  • Возможность подъезда к месту монтажа экскаватора и бетоновоза.
  • Грузоподъемная техника для установки подземной емкости (резервуара) не требуется.

Гарантия

Гарантия на подземную емкость (резервуар) составляет 5 лет.

Размеры и объемы подземных емкостей (резервуаров)

Диаметр/ Высота, м 1,76 2,37
3,7 18 м³ 25 м³
4,6 29 39
5,5 41 56
6,4 56 76
7,3 74 100
8,3 94 126
9,2 116 156
10,1 140 189
11,0 167 225
11,9 196 264
12,8 227 306
13,8 261 351
14,7 297 400
15,6 335 451
16,5 376 506
17,4 419 564
18,3 464 625
19,3 512 689
20,2 562 756
21,1 614 826
22,0 669 900
22,9 725 976
23,8 783 1054
24,7 843 1135
25,6 905 1219

Например, емкость с диаметром 11 метров и высотой 2,4 метра имеет объем 225 м³.

Этапы сборки подземной емкости (резервуара):

1. Подготовка котлована

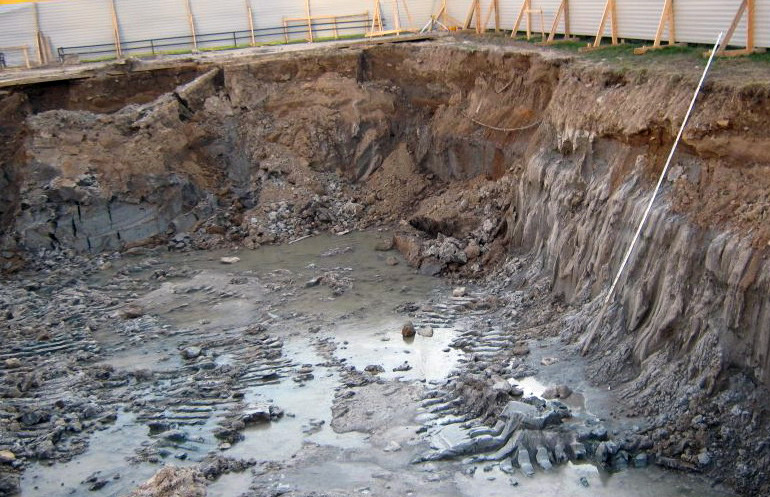

Котлован

2. Бетонирование основания

Бетонное основание

3. Сборка емкости

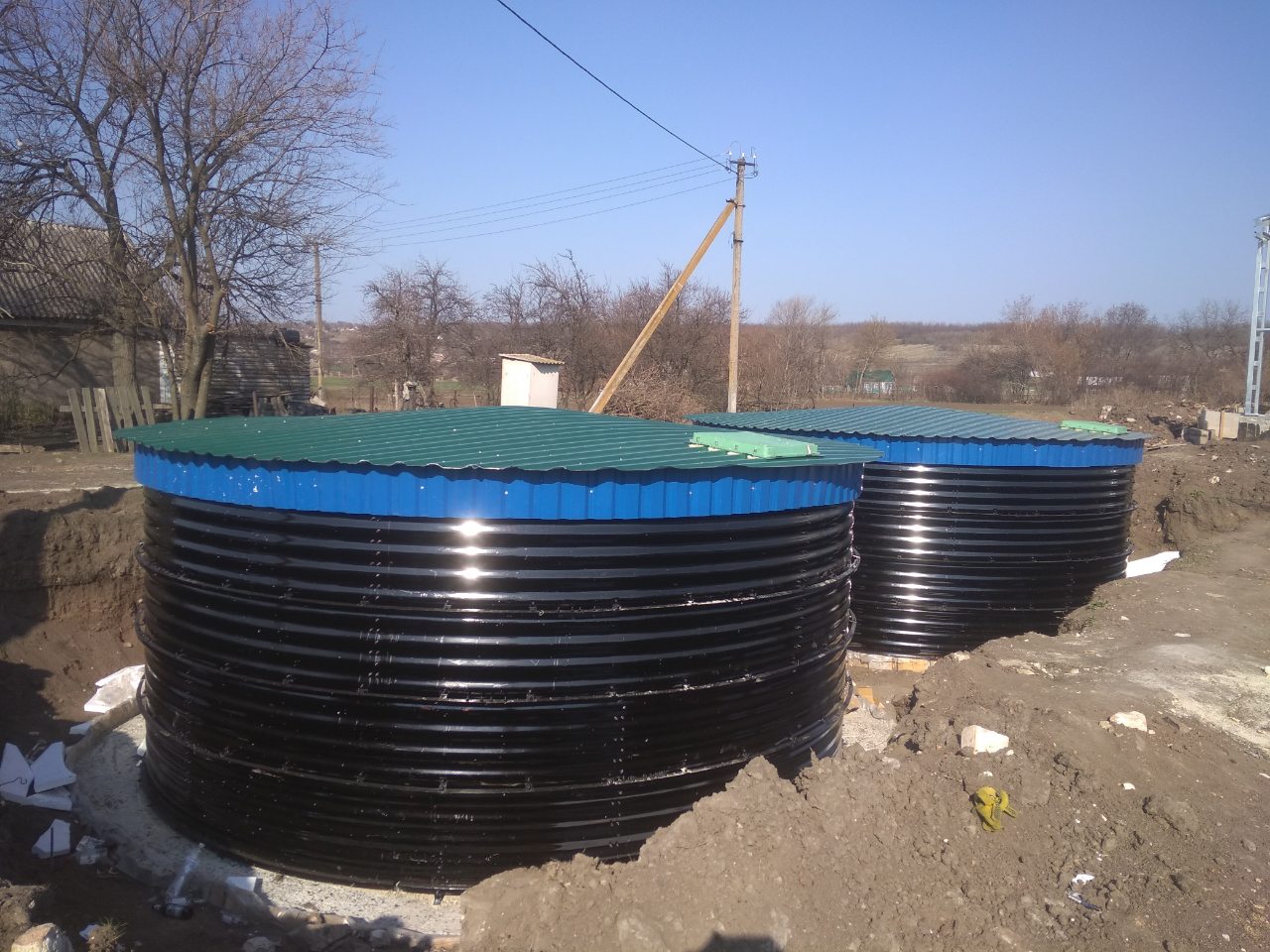

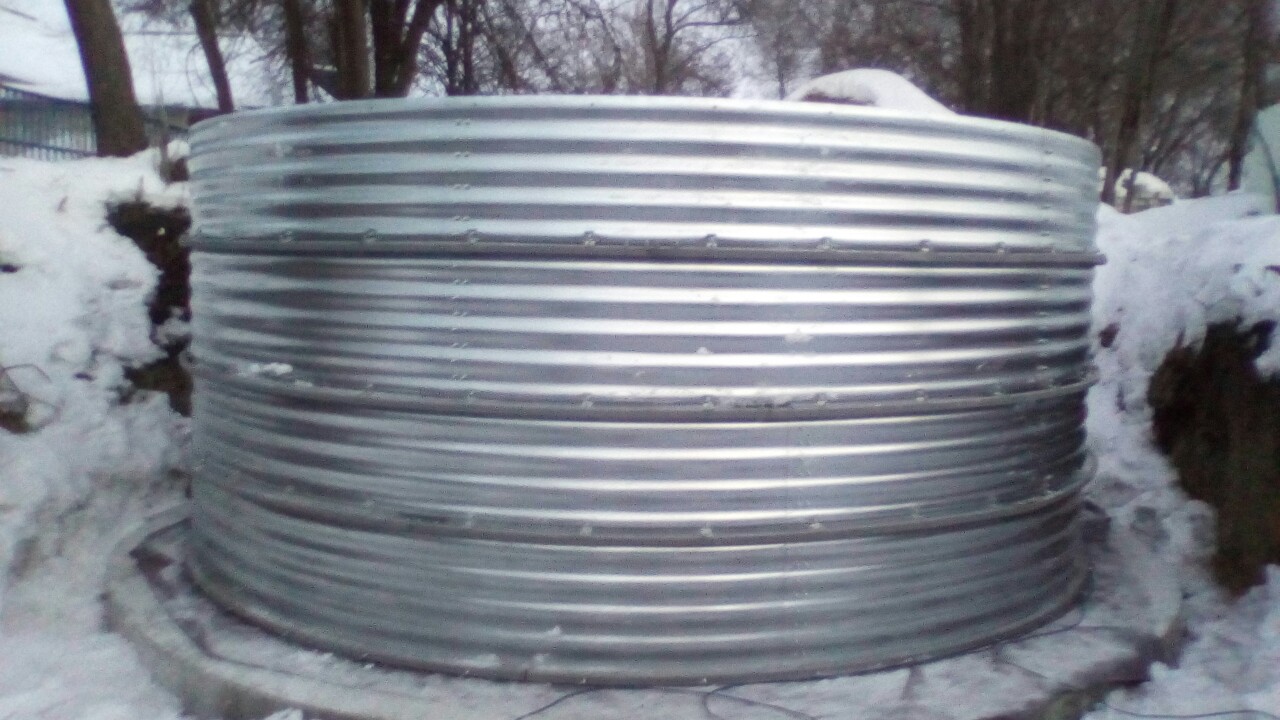

 Монтаж емкости

4. Бетонирование нижнего ряда

Бетонирование нижнего ряда

5. Обратная засыпка котлована

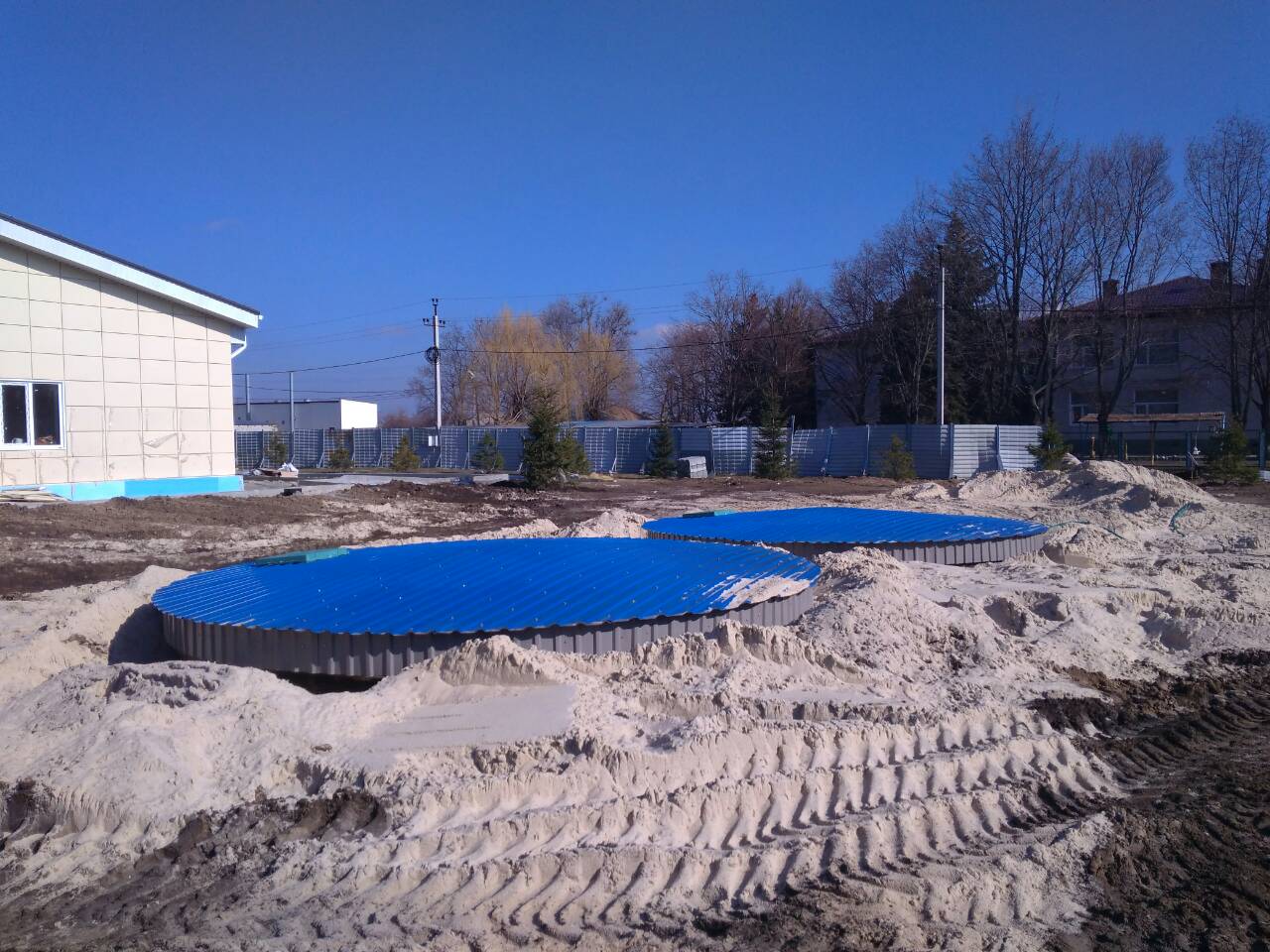

Подземная емкость
